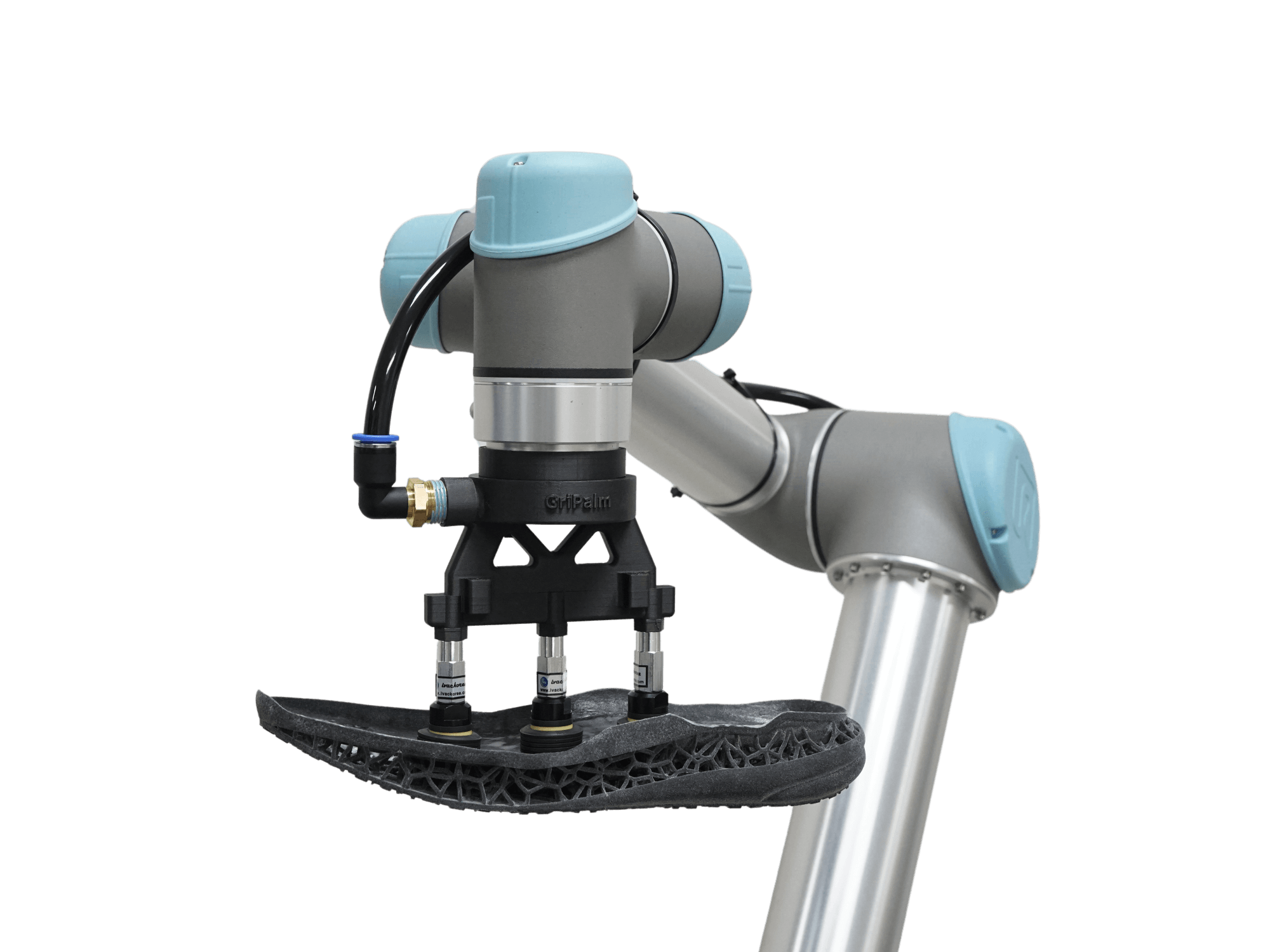

多孔質シューズミッドソール用バキュームグリッパー
グリッパー
%204-3.png)
- 顧客:国内フットウェア研究所
- 開発期間:約3日
- グリッパー重量(吸着パッド・フランジ含む):約200g
- 製造方法:3Dプリント(高強度複合材料)
- 用途:フットウェア製造自動化システム

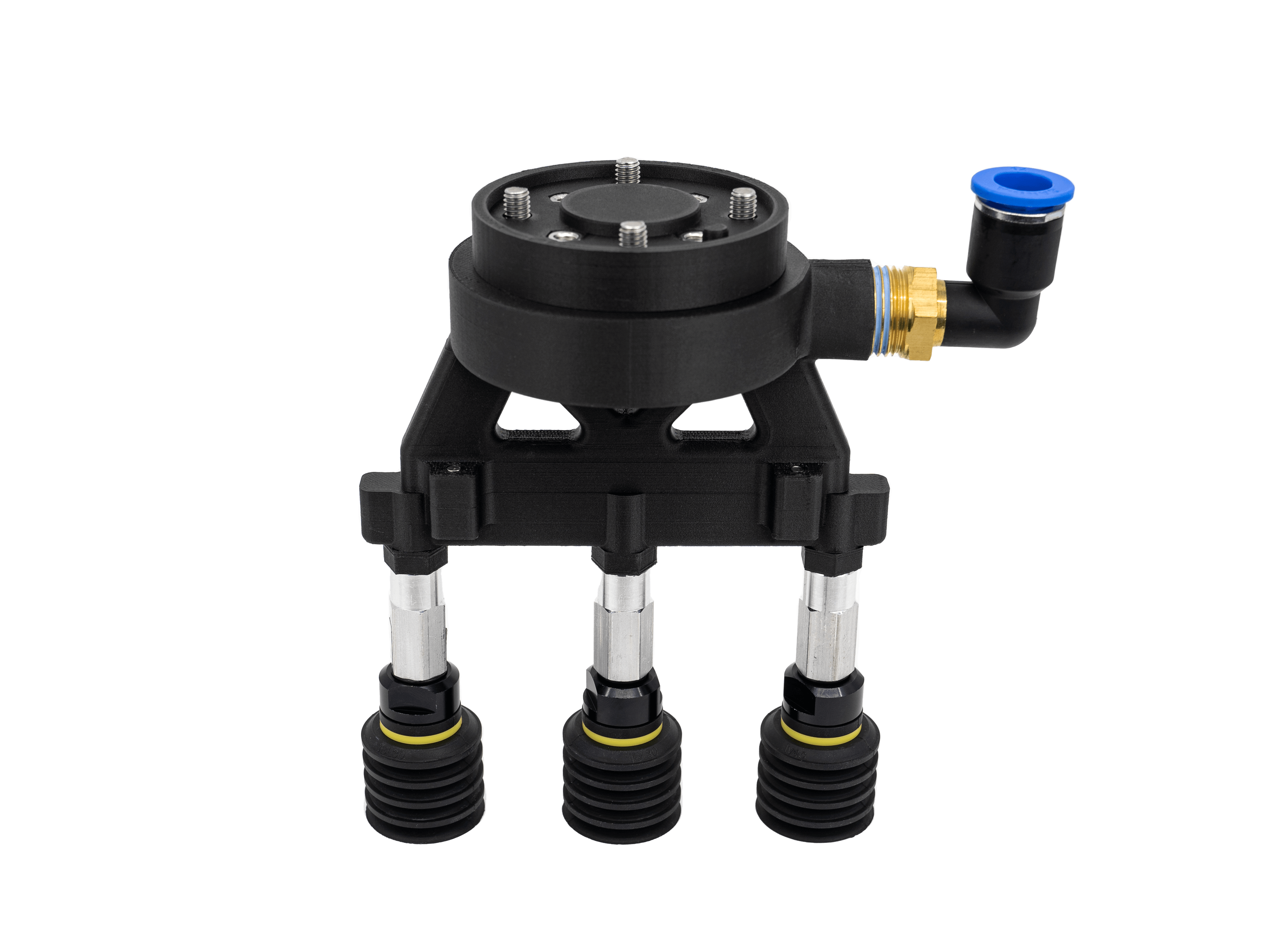

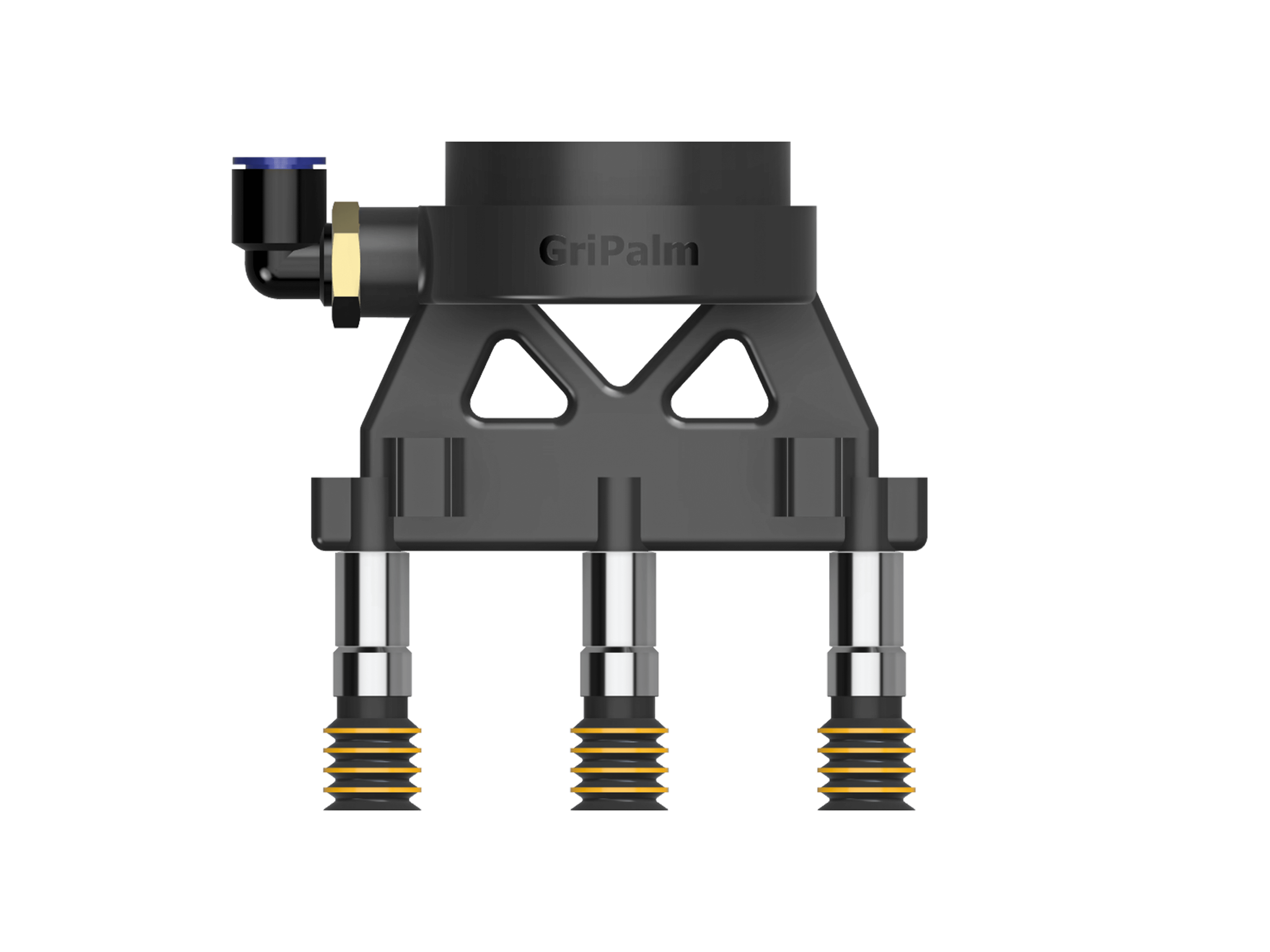

- ミッドソールの形状に合わせたストレート形状の軽量グリッパーを設計しました。
また、グリッパー下部の延長バーは、靴のサイズに応じて交換できるように設計しています。 - 多孔質ミッドソールを安定して把持できるよう, 各吸着部に個別のチェックバルブを備えています。
- ワンタッチ継手とバキュームチューブを接続して簡単に使用できるよう、グリッパー内部にバキューム流路を内蔵しました。

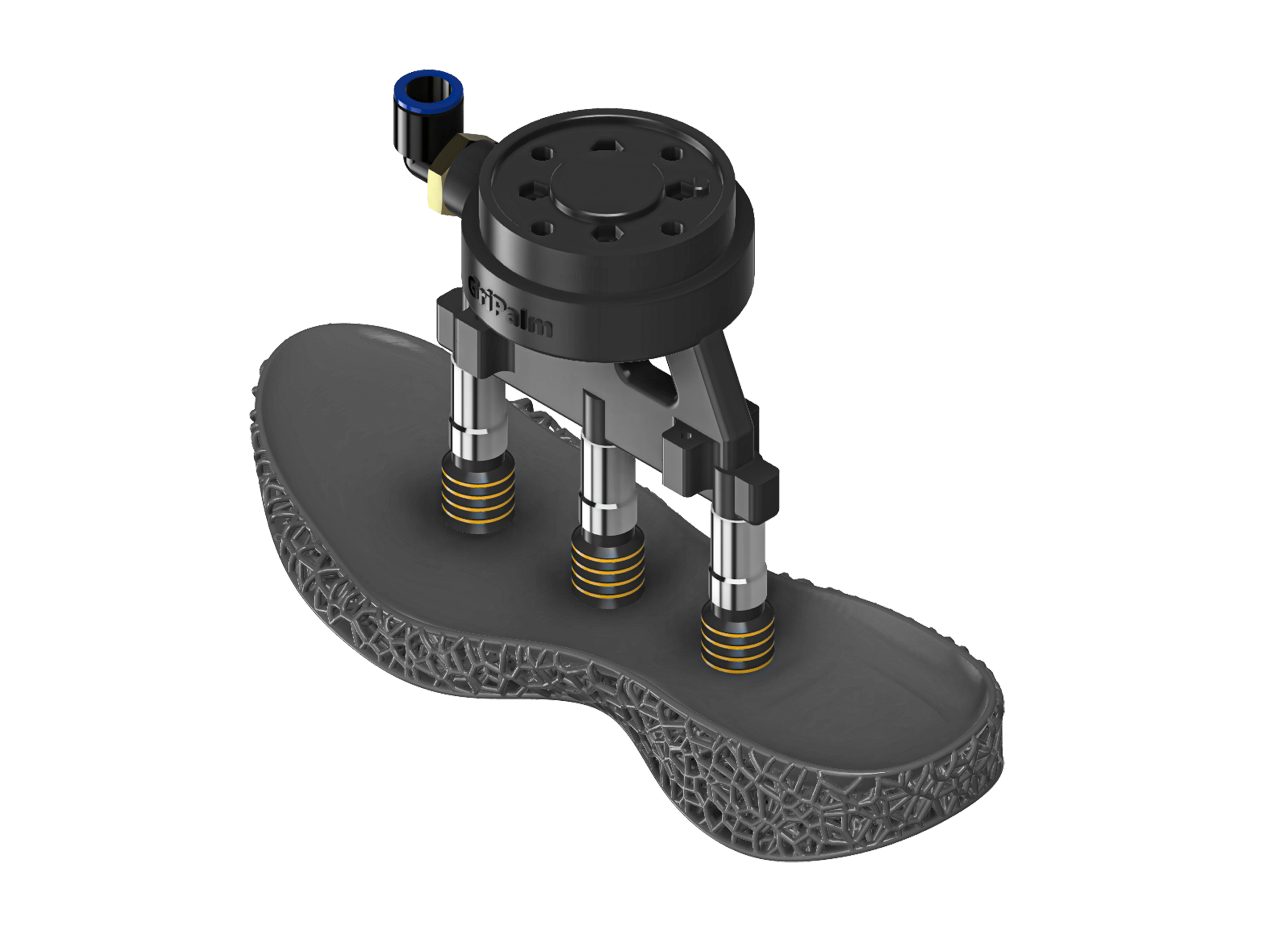

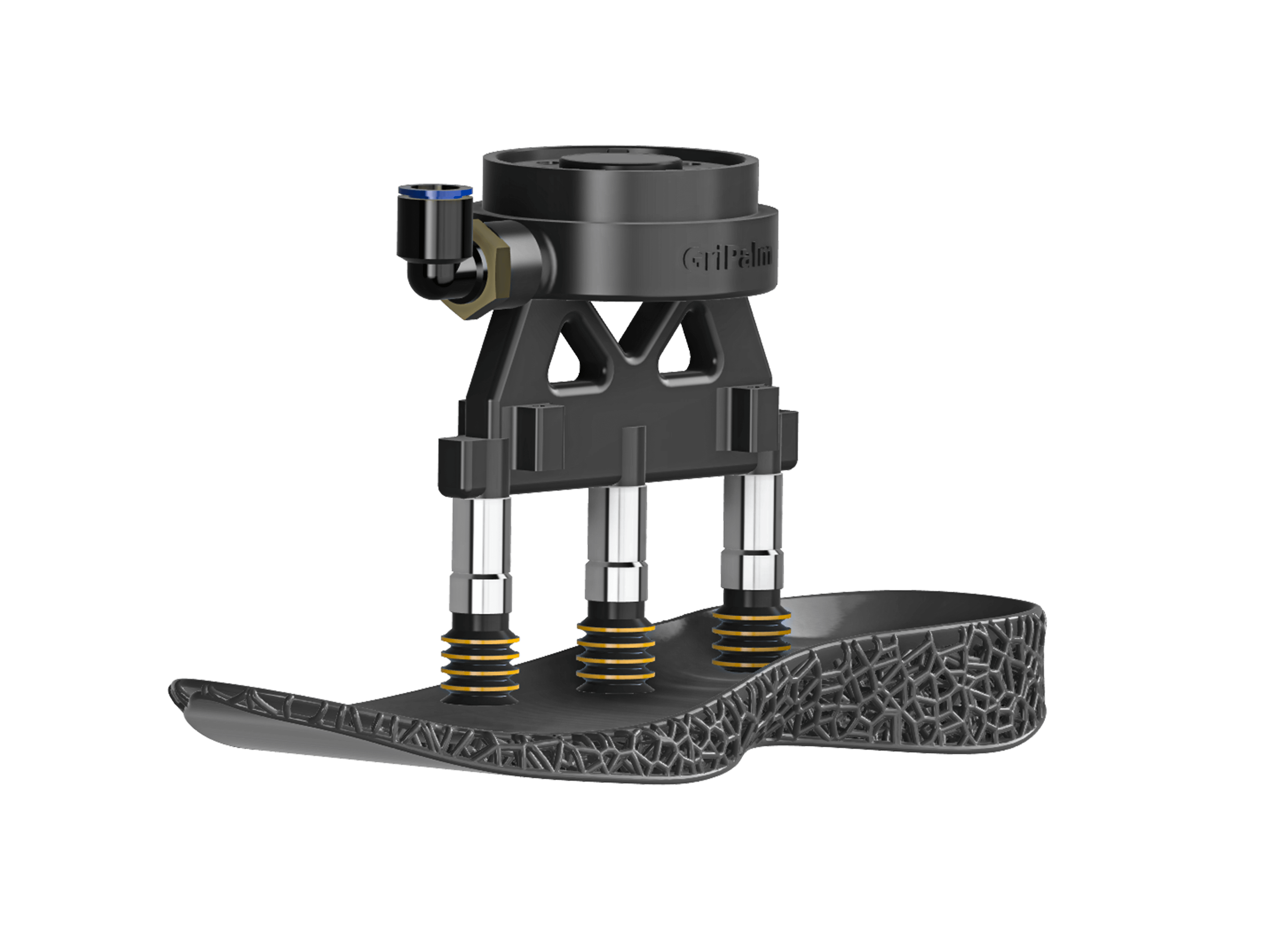

- ミッドソールの曲面に対応するため、ベローズタイプの吸着パッドを採用しています。
