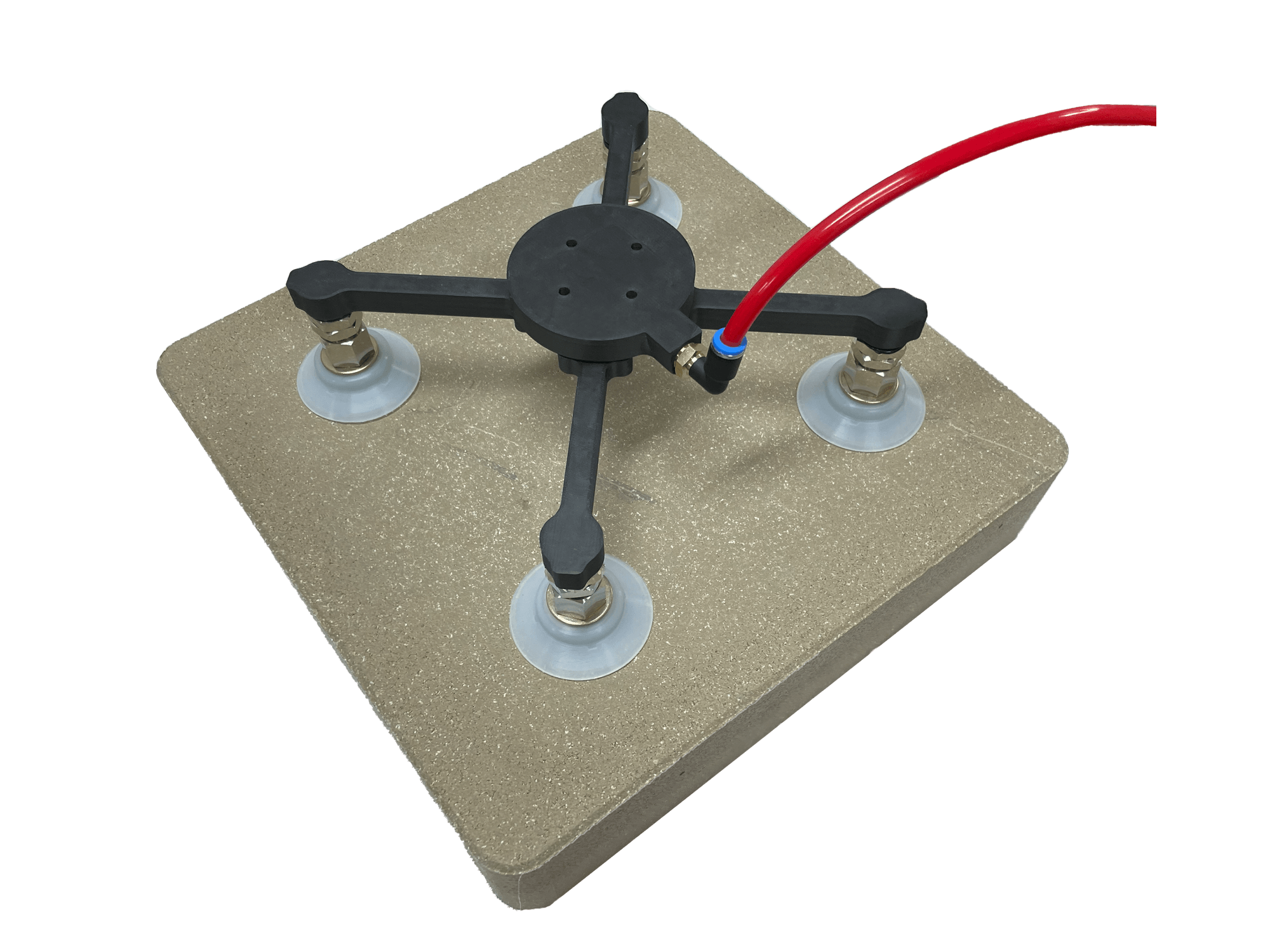

セラミック容器搬送用グリッパー
グリッパー
%204-3.png)
- 顧客：バッテリーメーカー
- 開発期間：約3日
- グリッパー重量（吸着パッド・フランジ含む）：約660g
- 製造方法：3Dプリント
（高強度複合材料・補強繊維追加） - 用途：7kgセラミック容器のハンドリング
No items found.

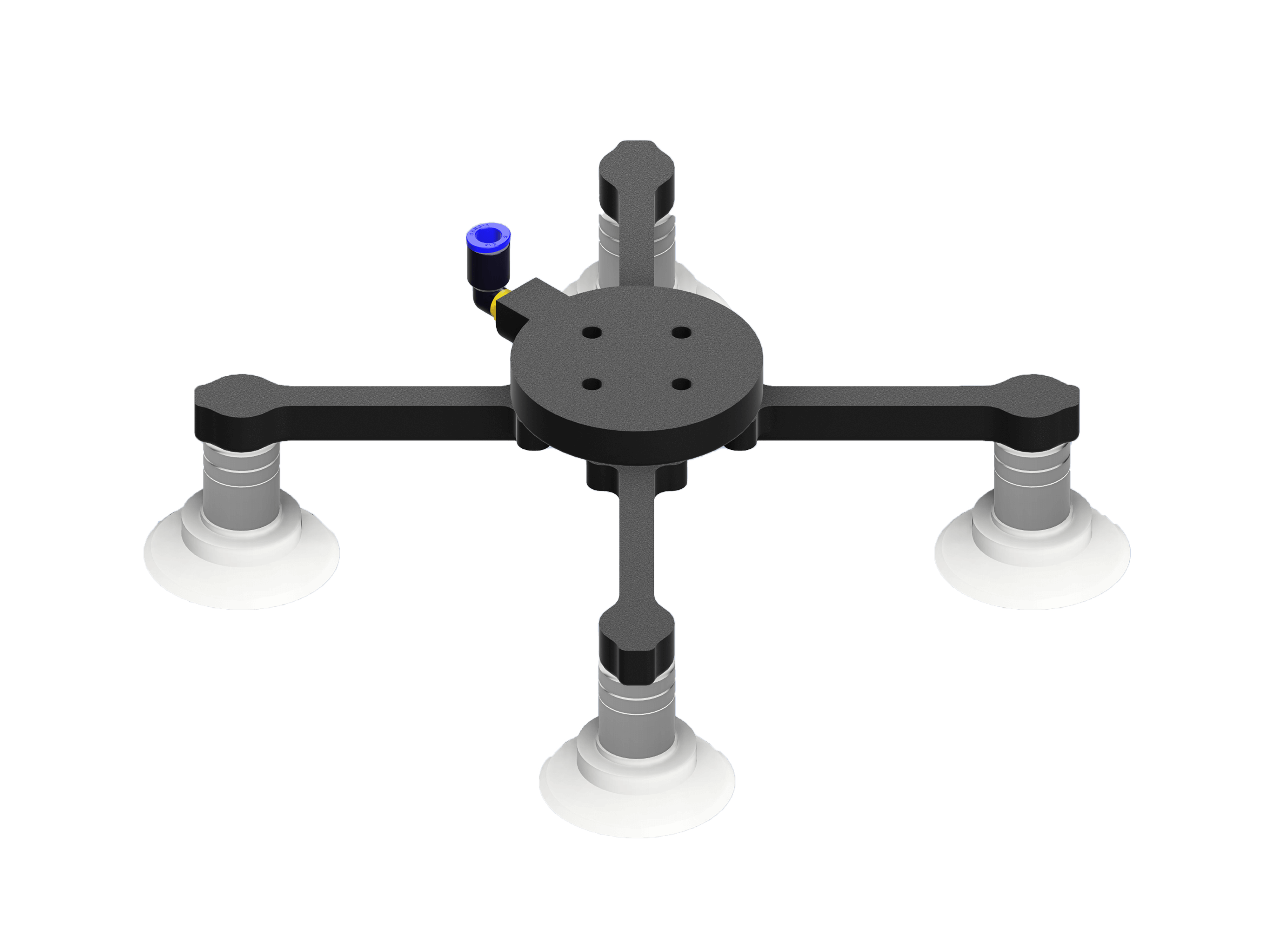

- グリッパー本体の下部に交換可能な延長バーを設けることで、
延長長さを柔軟に調整できるように設計しました。
これにより、延長バーを交換することで吸着位置や吸着範囲を変更でき、

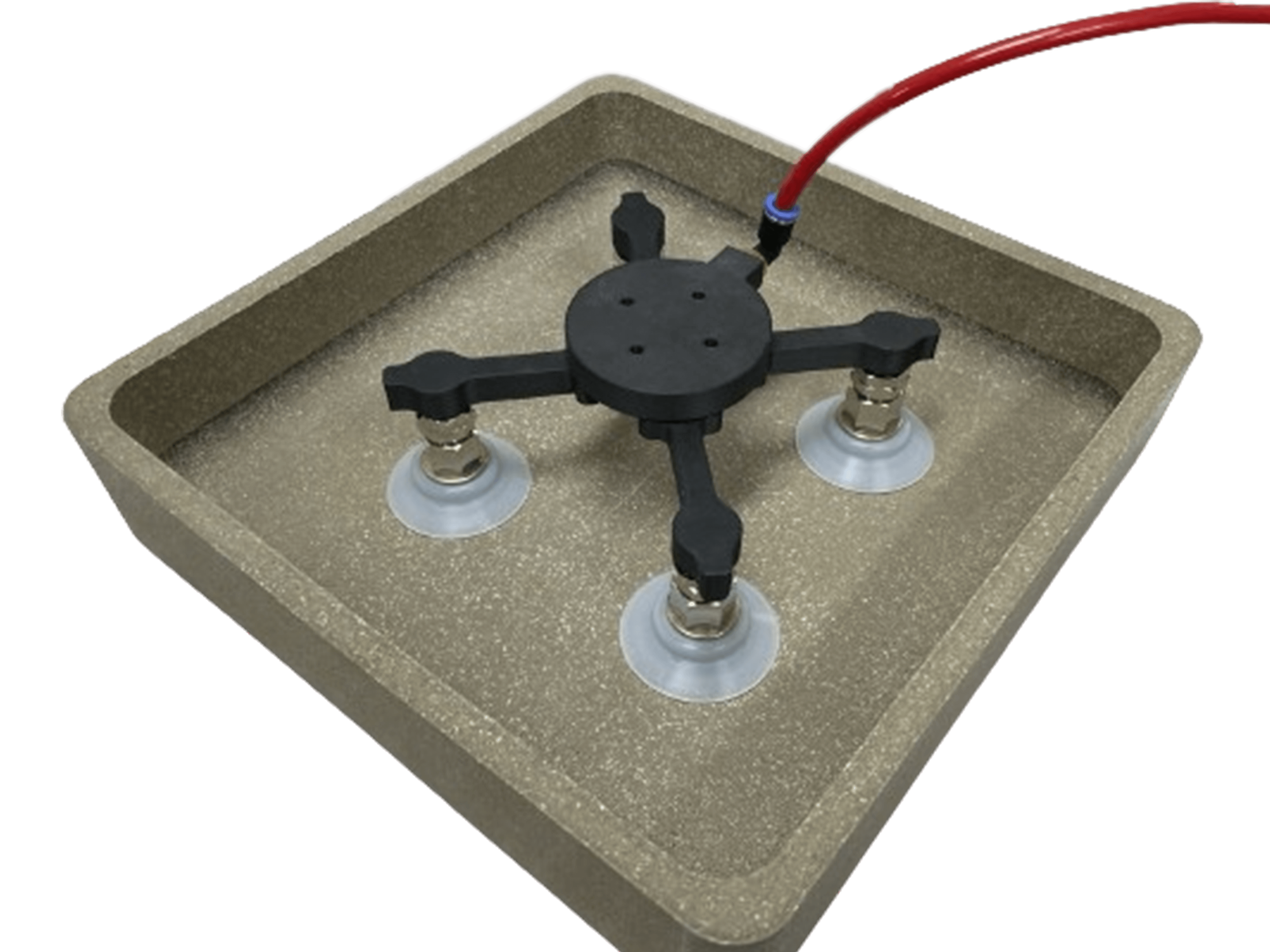

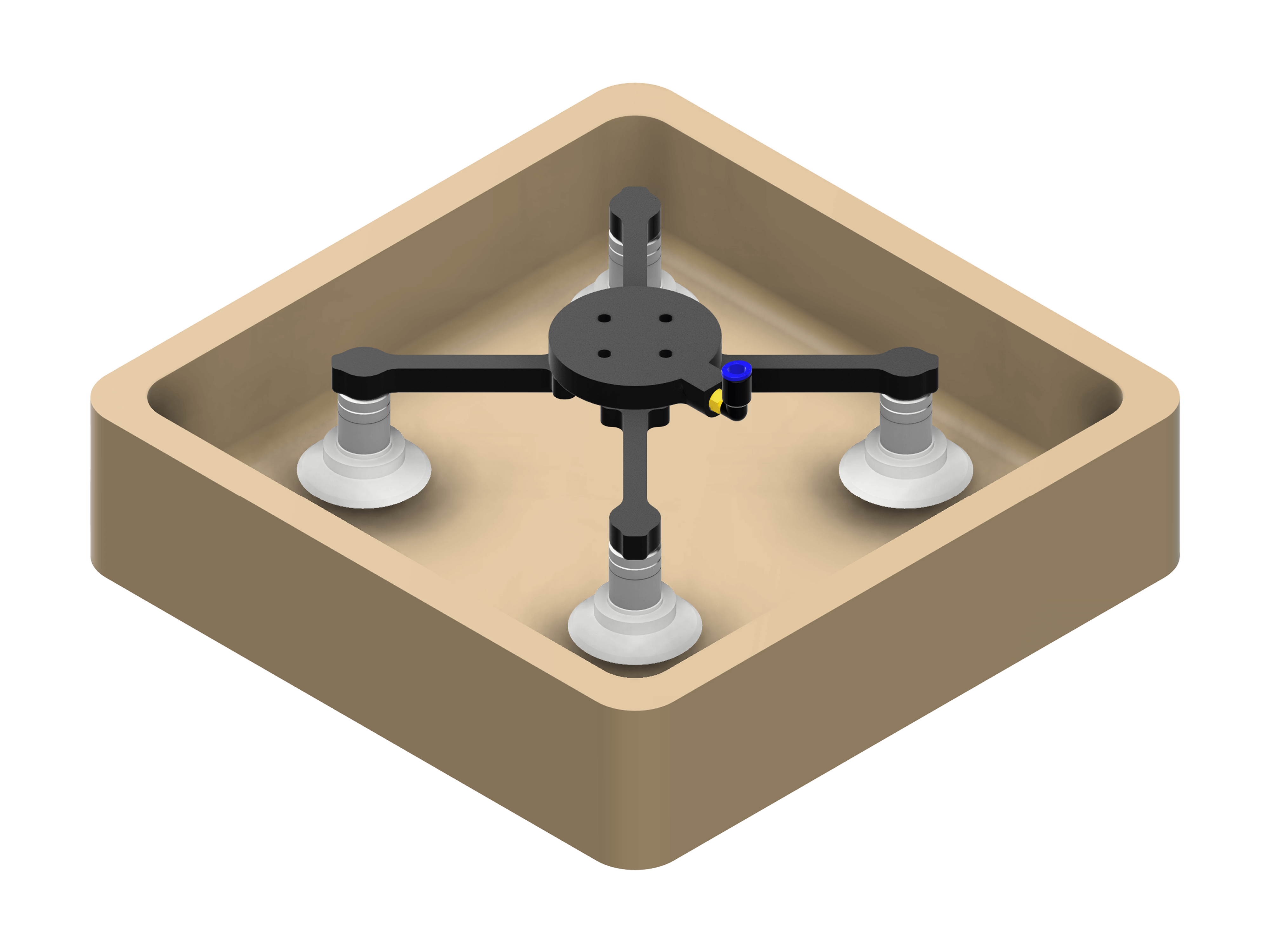

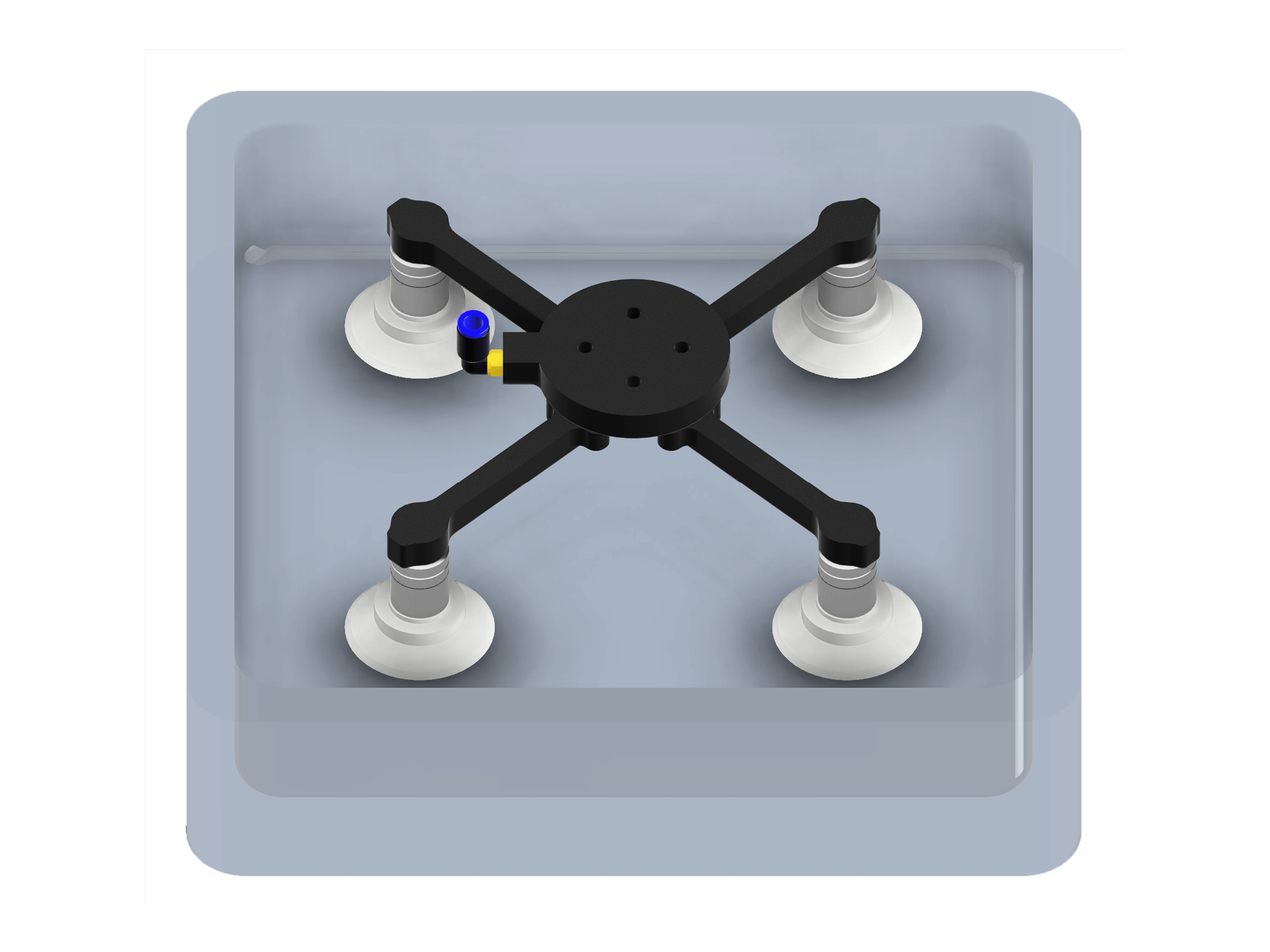

長方形型と正方形型を切り替えることが可能です。 - 容器の形状に基づき、画像のグリッパーはワーク持ち上げ時の揺れを最小限に抑えて
安定性を高めるため、正方形タイプで設計されています。 - グリッパーの剛性を高めるため、
延長バーは連続補強繊維を用いた3Dプリントで製作しました。 - ワンタッチ継手とバキュームチューブを接続して簡単に使用できるよう、
グリッパー内部にバキューム流路を内蔵しました。
